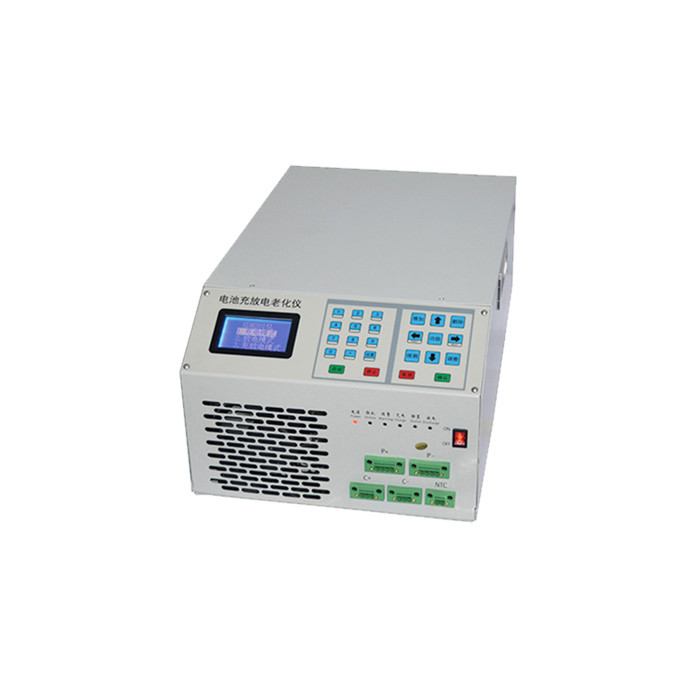

تستر شارژ و دشارژ باتری لیتیوم قابل حمل با صفحه نمایش 220 ولت

شارژ باتری لیتیوم قابل حمل و تخلیه ابزار پیری با صفحه نمایش

1. مقدمه ای بر دامنه کاربرد و عملکرد تجهیزات
1.1 دامنه کاربرد BCDS: تجهیزات تست شارژ و دشارژ سری BCDS عمدتاً برای آزمایش چرخه شارژ و دشارژ باتری لیتیومی استفاده می شود.
1.2 موارد تست: ولتاژ حفاظت از شارژ باتری، ولتاژ حفاظت از تخلیه، ظرفیت و غیره. دستگاه دارای چهار مرحله تست شارژ، تخلیه، قفسه بندی و چرخه است.با ویرایش مراحل مربوطه می توان باتری را طبق فرآیند تنظیم شده تست کرد.

2. دوم، عملکرد اصلی تجهیزات تست:
2.1 عملکرد شارژ و تخلیه:
دارای عملکرد شارژ جریان ثابت و ولتاژ ثابت و عملکرد تخلیه جریان ثابت است که می تواند باتری را شارژ و تخلیه کند و ظرفیت باتری را ثبت کند.
2.2 رابط شارژ و دشارژ:
الزامات همان پورت برای شارژ و دشارژ بسته باتری و پورت های جداگانه برای شارژ و دشارژ، یعنی 2 سیم (P + P-) و 3 سیم (P + P- C-) را کاملاً برآورده کنید.در عین حال، باتری ابزار برقی (CH + P + P-) را می توان برای محافظت از شارژ صفحه مثبت و محافظت از تخلیه صفحه منفی قدیمی کرد.
2.3 حفاظت ولتاژ را بررسی کنید:
با شارژ و دشارژ باتری مشخص می شود که محافظ شارژ و دشارژ باتری کار می کند یا خیر.
2.4 حفاظت امنیتی:
عملکرد حفاظت ضد اتصال معکوس؛حفاظت از تنظیم حد بالا و پایین ولتاژ؛حفاظت از جریان تخلیه ایمن؛

3. پارامترهای فنی
برق ورودی AC 220 ولت ± 10٪ / 50 هرتز
محدوده اندازه گیری ولتاژ 7 تا 70 ولت
دقت ±(0.2% خواندن + 0.2% محدوده)
محدوده شارژ فعلی 50 ~ 5000 میلی آمپر
دقت شارژ ±(0.2% خواندن + 0.2% محدوده)
محدوده تخلیه 50 ~ 10000 میلی آمپر
دقت ±(0.2% خواندن + 0.2% محدوده)
شارژ جریان قطع ولتاژ ثابت حداقل 50 میلی آمپر
دقت ظرفیت ±1‰
قدرت تخلیه ≤700W
زمان بازرسی زمان دریافت در زمان واقعی <2S
محدوده زمانی 0~999 ساعت/گام
فاصله ثبت داده ها ≥5S
کامپیوتر متوسط ​​نسخه 1.1 سری
شارژ حالت شارژ جریان ثابت و شارژ ولتاژ ثابت
شرایط قطع ولتاژ، جریان، زمان نسبی، حفاظت از شارژ بیش از حد
حالت تخلیه تخلیه جریان ثابت
شرایط قطع ولتاژ، زمان نسبی، حفاظت از تخلیه بیش از حد
محدوده اندازه گیری چرخه چرخه 1 تا 999 بار
تعداد مراحل در یک چرخه 100 است
نمونه برداری تشخیص ولتاژ و جریان نمونه برداری چهار سیمه
کانال در هر رک تک کانال
اندازه شاسی W*D*H: 300*450*170 (mm)
