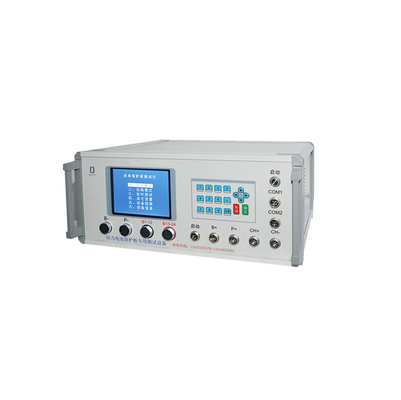

تجهیزات تست باتری یون لیتیوم 24 رشته ای برای برد محافظ OEM ODM

تستر برد محافظ باتری لیتیومی 24 رشته ای

1. مقدمه ای بر دامنه کاربرد و عملکرد تجهیزات
1.1 دامنه کاربرد: عمدتاً برای تشخیص اینکه آیا نشانگرهای عملکردی مختلف برد محافظ باتری قدرت در محدوده پارامتر قرار دارند یا خیر، استفاده می شود تا مجموعه ای از استانداردهای آزمایش برای کارکنان ارائه شود.به طور عمده برای تست برد محافظ باتری از تولید کنندگان برد محافظ و تولید کنندگان باتری قدرت استفاده می شود.
1.2 معرفی عملکرد: سیستم تست برد حفاظتی PBTS به دو نوع تقسیم می شود: تست سریع و تست دقیق
تست دقیق: می تواند مقدار دقیق پارامترهای عملکردی مختلف برد محافظ باتری قدرت را تشخیص دهد (خطا 5 mv است)، که برای اشکال زدایی و توسعه نمونه مناسب است و مجموعه ای از استانداردها را برای آزمایش سریع برای پرسنل تحقیق و توسعه فراهم می کند.
تست سریع: با توجه به پارامترهای طراحی برد حفاظتی، پارامترهای تست را برای انجام یک آزمایش سریع تنظیم کنید، که برای تولیدکنندگان برد حفاظتی و تولیدکنندگان باتری برق راحت است تا محصولات را به سرعت در مقیاس بزرگ آزمایش و ارسال کنند.در عین حال، برای تست برد حفاظتی راه حل های سخت افزاری مختلف و برخی از راه حل های نرم افزاری مناسب است.

2. عملکرد اصلی تجهیزات تست
2.1 موارد آزمایش معمول: تست مقاومت داخلی، تست شارژ و دشارژ بیش از حد، تست بازیابی و بازیابی بیش از حد شارژ، تست جریان اضافه (جریان بیش از حد شارژ و جریان بیش از حد تخلیه)، ولتاژ حفاظت از شارژ، ولتاژ بازیابی اضافه شارژ، ولتاژ حفاظت از تخلیه بیش از حد، ولتاژ بازیابی بیش از حد، - حفاظت جریان و غیره
2.2 موارد آزمایشی منحصر به فرد:
تست حفاظت اتصال کوتاه (اشاره به سطح میکروثانیه تست حفاظت اتصال کوتاه واقعی).
تست خود مصرفی تک مقطعی (اشاره به خود مصرفی واقعی و دقیق هر قسمت).
تعادل جریان و ولتاژ تعادل (می تواند به طور دقیق جریان تعادل را ضبط کند و ولتاژ روشن را متعادل کند).
2.3 انواع بردهای حفاظتی که از تست پشتیبانی می کنند:
لیتیوم فسفات آهن، لیتیوم کبالتات سه تایی، لیتیوم منگنات


3. پارامتر فنی
3.1 ماژول جریان بالا: سطح فعلی 120 آمپر و دقت فعلی 0.1 آمپر است.
3.2 ماژول ولتاژ: محدوده ولتاژ 0.5-5V، خروجی قابل برنامه ریزی 0.5-5V و دقت ولتاژ 5mV است.
3.3 ماژول اتصال کوتاه: خازن فوق العاده، ولتاژ باتری بسته را به طور کامل شبیه سازی می کند، برد محافظ را در یک لحظه اتصال کوتاه می کند و زمان و جریان اتصال کوتاه را به دقت ضبط می کند.
پارامترهای دستگاه
