گواهینامه CE دستگاه تزریق مایع باتری خطی 1.5KW خودکار

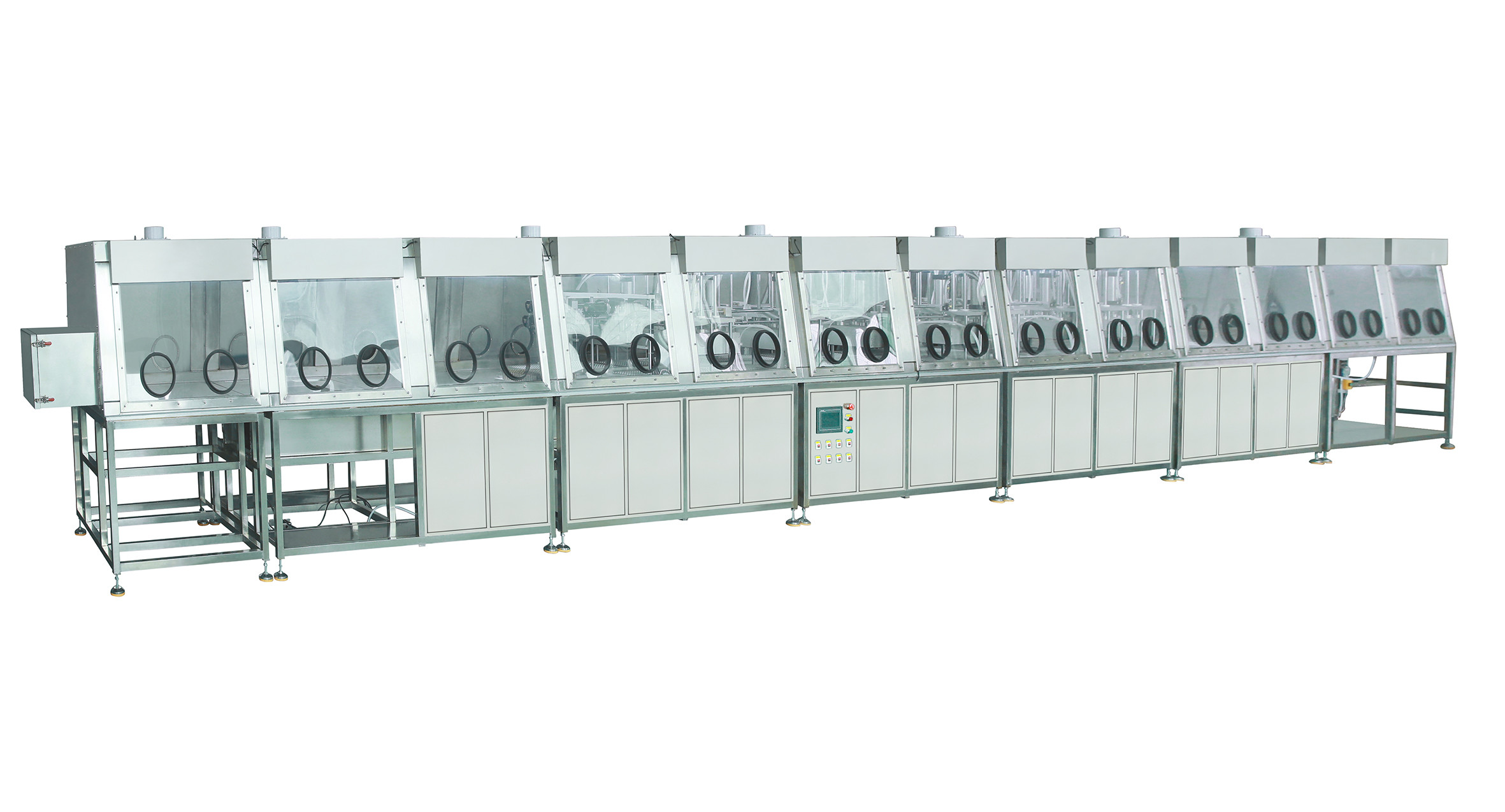

دستگاه تزریق مایع باتری استوانه ای خطی اتوماتیک

1. نمای کلی عملکرد:

1. این محصول عمدتا برای تزریق مایع باتری های استوانه ای، جوش کلاهک و تجهیزات خطی جریان یکپارچه استاتیک خلاء استفاده می شود.فقط باید پالت را به صورت دستی بارگیری و تخلیه کنید و بقیه تجهیزات فرآیند به طور خودکار تکمیل می شود.این دستگاه شامل یک جعبه دستکش، پنج مجموعه سیستم تزریق مایع و هفت مجموعه سیستم ثابت خلاء می باشد.

2. اصل کار: گردش کار. → تغذیه → بارگذاری دستی روی سینی → یک تزریق → یک خلاء → تزریق دوم، خلاء دوم → سه تزریق → سه جارو → چهار تزریق → چهار بار خلاء → چهار بار خلاء دوم → پنج تزریق ← وکیوم پنج اول← وکیوم پنج ثانیه← بازیابی صفحه روکش← انتهای کار.

2. پارامترهای اساسی:

1. ولتاژ کار: AC220V، قدرت حدود 1.5KW.

2. باتری قابل استفاده: باتری استوانه ای 18650، تک 196PCS/دیسک (سایر مشخصات را می توان سفارشی کرد).

3. راندمان کاری: (MAX) 1.5--4K/H، (ظرفیت تولید بستگی به ظرفیت دارد).

4. اندازه تجهیزات: (MAX) طول 10 متر * عرض 1.2 متر * ارتفاع 1.7 متر.

3. پارامترهای فنی:
1. پمپ تزریق الکتریکی دو سر:

آ.خروجی مایع: 0--2.5 گرم یکبار.(به طور مداوم قابل تنظیم).

بدقت تزریق مایع: ± 0.03 گرم.

2. سیستم تزریق محور XY:

آ.سکته کار (MAX): محور X 200 میلی متر، محور Y 200 میلی متر.

بسرعت کار (MAX) 50 بار در دقیقه در دقیقه حرکت می کند.

3. جعبه استاتیک خلاء:

آ.درجه خلاء: -0.09 مگاپاسکال.

بزمان چرخه: 0-5 را می توان تنظیم کرد.

جزمان پمپاژ / استراحت: 0 تا 60 دقیقه قابل تنظیم است.

4. عملکرد فرآیند:

1. اجزای اصلی جعبه دستکش: قاب فولادی ضد زنگ، شیشه شفاف PE وارداتی.

الف. مجهز به 5 جعبه دستکش و 12 ایستگاه.(پنجره تعمیر و نگهداری).

ب. قاب از SUS304 استفاده می کند که مقاومت در برابر خوردگی خوب و استحکام بالایی دارد.

ج. پنجره بصری از تخته شفاف پلی اتیلن وارداتی استفاده می کند که دارای مقاومت ضد خوردگی و خوردگی قوی است.

د. بدنه جعبه عملکرد آب بندی خوبی دارد.

2. اجزای اصلی سیستم تزریق مایع: مخزن ذخیره مایع، قفسه تزریق مایع با محور X، Y، پمپ تزریق مایع دو سر 2.5 گرمی، فیکسچر تزریق مایع، سیستم کنترل اتوبوس.

الف. 5 مجموعه از سیستم های تزریق مایع را پیکربندی کنید.

B. پمپ تزریق دو سر، حجم تزریق تک را می توان از 0-2.5 گرم تنظیم کرد.

ج. مجهز به فیکسچر تزریق مایع، هر سینی می تواند 196 باتری را در خود جای دهد.استاندارد (سینی 30PCS) نکات (تجهیزات استاندارد اختیاری مشتری نوع خط لوله است): 1. سینی با بازگرداندن دستی به خط آب به بازیافت بازگردانده می شود.

3. اجزای اصلی سیستم استاتیک خلاء: جعبه تجهیزات، گیج خلاء دیجیتال، حلقه آب بندی ضد خوردگی، سیستم کنترل الکتریکی اتوبوس.

الف. مجهز به 7 مجموعه جعبه استاتیک خلاء.

ب- زمان جاروبرقی و زمان ایستادن به طور مستقل و خودکار قابل تنظیم هستند.

ج. مجهز به حلقه آب بندی ویژه مقاوم در برابر خوردگی.
